关于能源采集终端
能源数据采集终端是我公司根据国家城市能源计量中心的要求按照《能源计量数据采集系统数据传输协议》和《企业能源计量数据采集终端技术规范》标准专门开发的产品，能源数据采集终端主要负责采集用能企业的各种能源计量数据，比如煤、电、气、油、水等数据，采集终端基于嵌入式系统开发，相比用工控机开发的产品具有高实时性、多参数和高稳定性的特点，特别适合于多点、多参数的远程数据采集，目前在省内已经应用了几百套，效果良好。
产品规格型号
|
内容\型号
|
HTNYZD-8-GPRS-P
|
HTNYZD-8-GPRS
|
HTNYZD-8-CDMA-P
|
HTNYZD-8-CDMA
|
HTNYZD-8-WAN-P
|
HTNYZD-8-WAN
|
|
电源电压
|
DC24V
|
|
电源电压范围
|
DC19.2V-DV28.8V
|
|
功率
|
15W以下
|
|
硬件参数
|
CPU:CPU采用ARM,32位微处理器，主频高达203M，支持16K高速缓存，支持外围数据扩展总线，集成LCD控制器，
集成RTC时钟。内存RAM32M,ROM32M。
|
|
显示性能
|
8寸屏，TFT彩色/STN彩色/单色LCD，分辨率可达800x600。
|
|
主机接口
|
配置一个10/100M RJ45以太网接口。有3个串口，一个9针串口和一个25针串口，其中25针串口集合了两个串口，每个串口都可以配置成232和485模式。有2个usb接口，一个USB master，一个USB device，有1个并口，一个CF卡扩展接口。
|
|
打印功能
|
热转印串口打印机
|
无
|
热转印串口打印机
|
无
|
热转印串口打印机
|
无
|
|
通讯模块
|
GPRS
|
GPRS
|
CDMA
|
CDMA
|
TCP/IP
|
TCP/IP
|
|
使用环境温度
|
-10℃～+60℃
|
|
搞干扰
|
干扰电压：AC1000Vp～p 脉冲周期：11 us持续时间 1ns
|
|
绝缘高阻
|
DC500V 20M欧（电源端子与FG端子之间）
|
|
耐静电
|
符合IEC6100-4-2标准：接触放电：4KV，空气放电：8KV
|
|
耐腐蚀
|
避免腐蚀性气体
|
|
重量
|
约5KG
|
|
主机尺寸
|
长238mm*高188mm*厚47mm
|
|
外机尺寸
|
长500mm*高380mm*厚150mm
|

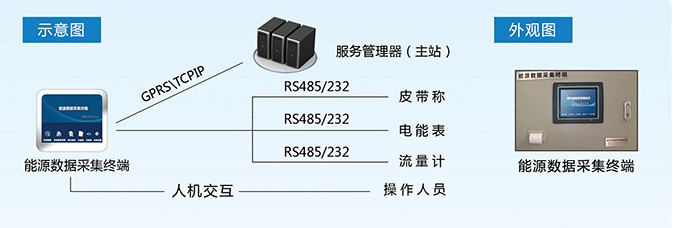

系统结构图
功能说明
1、能源数据采集终端可根据配置参数，多点、 多参数动态采集能源计量数据，包括电能表、称重、流量、班组号等；
2、能源数据采集终端根据设备设定的上传周期，将数据通过GPRS/网络上传至服务器（国家城市能源计量中心）；
3、当皮带称、轨道称、流量计、电能表等计量装置不能提供通讯或提供的通讯协议不合适标准规范时，我们可以进行改造。
4、系统具有丰富的数据分析功能，能产生能源消耗和工艺参数的实时曲线、历史曲线。
5、系统具有丰富的查询和统计功能，能产生能源消耗班组、日、月、年等报表，报表可导出到Excel或直接打印。
6、数据采集终端与计量装置接口：系统可以通过RS485、模拟量、开关量等方式与其它计量仪器通讯。RS485总线可以挂载127台计量仪器（从设备）。
成功案例
南平铝业有限公司
晋江三益钢铁有限公司
福建金牛水泥有限公司
福建金纶集团化纤公司
闽清金陶瓷业有限公司
福建福人木业有限公司
福建省大地管桩有限公司
丽珠集团福兴医药有限公司
