节能减排是我国一项长期国策，煤的消耗约占我国能耗的70%，按照GB17167-2006《能源计量器具配备通则》国家强制性标准，工业锅炉作为主要耗能设备，应配备锅炉能耗计量设备，监测能源消耗数据，为节能减排提供准确的技术数据。但目前使用的工业锅炉基本上未安装动态煤耗计量和能源转换效率的测量设备，主要原因是没有合适的具有数据远程传输功能的煤耗计量设备，这已成为能源计量数据集中采集的主要技术难题。

锅炉煤耗热效率测量系统是福州华拓自动化技术有限公司和福建省计量科学研究院共同研发的用于在线测量锅炉热效率的系统。该系统能够在线测量锅炉煤耗、进水流量、输出热量、进水温度、蒸汽压力、输出温度等参数，并计算热效率、或汽煤比的数据。能够通过GPRS无线网络或其他通讯网络，远程动态传送测量的数据。按照GB/T 10180《工业锅炉热工性能试验规程》正平衡法计算锅炉热效率（锅炉有效利用热量与输入热量的百分比）。

硬件配置

·32位高速RISC CPU，功耗低，运行可靠，性能稳定
    ·多达32M画面存储和32M动态存储空间
    ·800×600的分辨率,8寸大屏幕显示屏,画面更精细，内容更丰富
    ·超长寿命LED背光灯，TFT液晶屏，65536色，显示如真如幻的画面
    ·多达三个串口,可以同时挂接多种PLC等工控设备或MODEM
    ·USB HOST,USB Slave 可以挂接丰富的周边设备：打印机、刷卡器等
    ·以太网网口,支持多个HMI互联，打破与数据中心的通讯界限
    ·预留I/O模块接口，直接在机器后板挂接I/O模块

系统配置

·数据采集终端(含GPRS）
    ·轨道吊斗式称重单元、或固定翻斗式称重单元（用户确定）、流量计

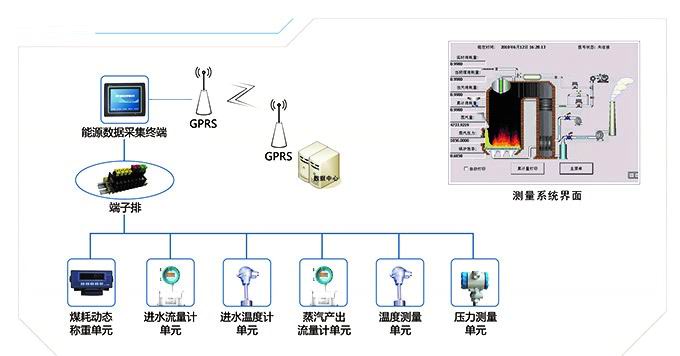

原理框图

系统功能

采用嵌入式计算机系统、或工控机连接煤耗动态称重单元、进水流量计单元、蒸汽产出流量计、温度测量单元和压力测量单元以及GPRS无线网络单元或其他通讯网络单元，定期输入煤的热值，通过程序公式可以计算出热效率、或汽煤比数据，能够在线测量锅炉煤耗、进水流量、输出热量、进水温度、蒸汽压力、输出温度等参数，能够存储并查询日（班）、月、年锅炉能源消耗、进水累计流量、热量输出、热效率、或汽煤比数据。还能通过GPRS无线网络或其他通讯网络，实现远程动态传送这些测量数据。

成功案例
    福建福人木业有限公司
    晋江市三益钢铁有限公司
    丽珠集团福州福兴医药有限公司
    福建省大地管桩有限公司

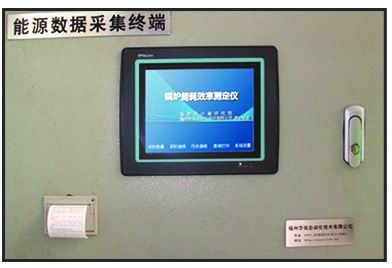

能源数据采集终端

国家质检总局宋伟副司长调研福建福人公司能源计量工作

泉州市重点耗能企业能源计量数据集中采集工作现场会—晋江三益钢铁
